HUST-SE软件体系结构实验文档

驾驶员危险行为检测系统需求文档

1. 引言

1.1 目的

本需求文档的目的是定义“驾驶员危险行为检测系统”的需求。该文档将为项目开发、设计及最终用户提供明确的参考，确保开发团队与用户对项目目标和功能达成一致。

1.2 定义

· 驾驶员危险行为检测系统：通过视频和图像分析检测驾驶员的危险行为，并实时提供反馈和报告。

· 需求文档：本文档记录了系统的所有功能需求和非功能需求。

1.3 参考资料

· 《用户需求说明书》

· 《项目开发计划》

· 《技术可行性报告》

· 行业相关规范和标准

2. 项目概述

2.1 项目标识

· 项目名称：驾驶员危险行为检测系统

· 项目缩称：DHBDS

· 版本号：1.0

2.2 项目描述

2.2.1 系统属性

该系统是一款独立软件，通过图像识别技术实时监测驾驶员的行为，如分心驾驶、疲劳驾驶等行为。系统可集成在车载系统中，也可作为移动设备的应用程序使用。

2.2.2 开发背景

由于驾驶过程中分心、疲劳等危险行为引发的交通事故频繁，驾驶员危险行为检测系统旨在通过自动化的方式识别这些行为并及时发出预警，以减少事故发生。

2.2.3 项目功能

· 实时监测：通过摄像头分析驾驶员的行为，及时识别危险动作并做出反应。

· 报警与提示：当检测到危险行为时，系统会及时向驾驶员发出警告。

· 数据存储：保存每次检测的行为数据，便于后期查询。

· 报告生成：根据检测结果自动生成报告，供驾驶员或管理人员查看。

2.3 用户特点

用户包括驾驶员、车队管理者和系统维护人员。驾驶员需要简洁易用的界面，管理者则需要详细的行为数据及报告，而维护人员需具备一定的技术能力，以保证系统持续运行。

2.4 限制与约束

· 硬件限制：系统需与高清摄像头配合使用，并需要适配不同型号的车辆和设备。

· 时间限制：项目需在六个月内完成开发和测试。

· 数据隐私：系统必须符合隐私保护法规，如GDPR。

3. 需求

3.1 功能需求

功能	说明
实时行为检测	监控驾驶员的行为，实时检测危险行为，如打电话、分心、疲劳驾驶等。
报警与提示	在检测到危险行为时，发出实时报警或提示驾驶员注意。
行为记录与分析	记录并保存危险行为数据，支持事后分析和生成行为报告。
远程监控与管理	管理人员可远程监控车辆及驾驶员行为，查看历史记录。
系统更新与扩展	支持系统模块的更新、传感器集成及新行为检测功能的扩展。
驾驶员身份验证	系统能够识别驾驶员身份，确保行为监测数据与特定驾驶员关联，提供更精确的行为报告。
驾驶行为反馈	生成驾驶行为反馈报告，定期发送给驾驶员和管理人员，帮助他们了解行为习惯并进行改善。
多车管理支持	支持车队管理，管理人员可以同时监控多个车辆，查看每辆车的驾驶员行为和车辆状态。
数据隐私与安全	确保驾驶员行为数据的安全传输与存储，采用数据加密和权限管理，防止数据泄露或未经授权的访问。
驾驶员行为模式学习	系统可通过机器学习算法分析驾驶员的行为模式，自动调整警报阈值和行为检测规则，提升检测精度。

3.1.1. 实时监测

描述:
实时监测功能是整个驾驶员危险行为检测系统的核心。系统通过车内安装的高清摄像头捕捉驾驶员的面部表情、眼部运动、头部姿态和肢体动作等行为特征。摄像头将这些信息传输到系统后，利用先进的计算机视觉算法和机器学习模型对数据进行分析，以检测驾驶员是否处于分心、疲劳、打瞌睡或进行其他危险操作（如打电话、抽烟、吃东西等）。
实时监测功能需要确保分析结果的准确性和及时性，通常要求在1秒内完成分析，确保危险行为能够迅速被识别并反馈给驾驶员。

行为检测范围：

分心行为：如驾驶员目光偏离道路、看手机等。

疲劳行为：如眼睛闭合时间过长、打哈欠、头部下垂等。

其他危险行为：如打电话、吸烟、与乘客交谈等。

算法优化：

系统采用基于深度学习的图像分析技术，能够在各种光线条件下（白天/夜间）准确识别驾驶员的行为，特别是在快速检测和减少误报方面进行了优化。

优先级：高

3.1.2. 报警提示

描述:
报警提示功能旨在当系统检测到驾驶员有潜在危险行为时，及时向驾驶员发出警告，以防止事故的发生。当实时监测模块识别到危险行为（如疲劳驾驶、分心驾驶）时，系统会通过声音、图像或震动提示的方式提醒驾驶员立即采取行动。

警报类型：

声音警告：系统发出警示音，提醒驾驶员集中注意力。

视觉警告：车载屏幕上出现闪烁的图标或警示信息。

震动提醒：座椅或方向盘振动，进一步增强提醒效果。

警报条件：

系统可根据危险行为的严重程度来调整警报的强度。例如，短时间内的分心行为可能触发轻微提醒，而长时间的疲劳驾驶会触发强烈的警报。

自定义设置：

用户可根据自身需求自定义报警方式及灵敏度，调整系统警告的频率与强度。

优先级：高

3.1.3. 数据存储

描述:
数据存储功能负责将系统监测到的所有驾驶行为数据安全地保存到数据库中，供后续分析与查看。每次监测的行为数据都会自动生成记录，记录包括时间戳、行为类型、视频片段和检测结果。这样，用户或管理者可以通过历史数据分析驾驶员的行为模式，或在事故发生后查阅相关记录。

存储内容：

行为记录：包括每次危险行为发生的具体时间、持续时间、行为类型（如分心、疲劳等）。

视频片段：记录的关键视频片段，可用于回放和分析，特别是当需要验证驾驶员行为时。

系统日志：记录系统的运行状态、检测算法的执行情况及错误信息，以便于维护和调试。

存储优化：

数据压缩和删除策略可被应用，以节省存储空间。例如，较旧的普通记录可以进行压缩存储，重要的报警事件和相关视频则保留更长时间。

安全与隐私：

所有存储的数据将采用加密技术进行保护，以确保驾驶员的隐私不被泄露。

优先级：中

3.1.4. 报告生成

描述:
报告生成功能自动根据系统的监测数据生成驾驶行为分析报告。报告内容包括驾驶员的危险行为类型、每种行为发生的时间、频率、严重程度等。该功能不仅适用于驾驶员个人的行为评估，也可以供车队管理者分析多个驾驶员的行为数据，从而改进驾驶习惯或制定培训计划。

报告内容：

行为统计：汇总每种危险行为的发生次数、持续时间，以及行为的频率。

时间分析：根据行为发生的时间段生成趋势图，帮助识别疲劳或分心驾驶的高发时段。

驾驶员表现评级：根据行为表现生成评分，提供详细的建议以帮助驾驶员改善驾驶习惯。

报告格式：

报告可以是PDF或电子表格形式，用户可以通过电子邮件或车队管理系统下载和查看。

定制化报告：

报告可根据用户需求进行定制，管理者可以选择查看某一特定时间段内的数据，或分析多辆车的驾驶数据。

优先级：中

3.1.5. 数据回放

描述:
数据回放功能允许用户通过系统查看之前的监测记录，特别是与危险行为相关的视频片段和检测结果。此功能可以帮助用户或车队管理人员分析驾驶员在特定时间点的行为，并对驾驶员的反应进行评估。

视频回放：提供特定时间段的监控视频回放功能，用户可根据时间、危险行为类型等进行筛选。

标注功能：允许在回放时标记关键时间点，方便进行详细分析。

导出功能：支持将关键视频片段或数据导出为常用的文件格式（如MP4、CSV），便于记录保存或分享。

优先级：中

3.1.6. 多车监控

描述:
多车监控功能为车队管理人员设计，允许他们同时监控多个车辆的驾驶员行为。系统通过远程通信，将各车辆的实时监控数据集中到一个平台，管理人员可以实时了解每辆车的驾驶情况，快速响应可能的危险行为。

实时多车状态显示：在监控平台上可以同时查看多个车辆的驾驶员状态，包括危险行为的预警。

异常行为提醒：当任何车辆的驾驶员有危险行为时，系统会将该信息推送给管理人员。

数据同步：各车辆的监控数据实时同步到中央服务器，确保数据一致性。

优先级：中

3.1.7. 系统自检

描述:
系统自检功能旨在确保系统各模块的正常运行，并及时发现任何硬件或软件故障。该功能会定期或在启动时对摄像头、传感器、处理单元和通信模块等进行全面检测，并在出现问题时通知用户。

硬件检测：检测摄像头、传感器等设备是否正常工作，如有问题则给出提示。

软件诊断：检查系统软件和算法模块的运行状态，确保分析过程无误。

自动恢复：在检测到小问题时，系统可以尝试自动重启或修复，确保驾驶检测不中断。

优先级：高

3.1.8. 驾驶行为分析与建议

描述:
该功能通过分析驾驶员的历史行为数据，提供行为改善建议。系统会评估驾驶员的危险行为模式，如长期疲劳驾驶、分心驾驶等，并根据分析结果提出改进建议。

行为模式分析：通过统计分析驾驶员的长期行为，识别出重复的危险行为模式。

个性化建议：根据驾驶员的具体情况提供行为改善建议，如提醒他们调整休息时间或避免长时间驾驶。

定期评估：系统可以自动生成每周或每月的评估报告，并为驾驶员提供改善建议。

优先级：中

3.1.9. 用户权限管理

描述:
该功能允许系统管理员根据不同的用户角色设置访问权限。车队管理者、驾驶员、维护人员等各类用户将根据其角色获得不同级别的权限，如查看、编辑或导出数据等。

角色划分：系统支持不同的用户角色（如管理者、驾驶员、维护人员），每个角色具有不同的操作权限。

权限设置：系统管理员可以为每个角色定义具体的权限范围，例如是否可以访问数据存储、报告生成等模块。

安全控制：通过权限管理确保敏感数据的安全，防止未经授权的用户访问或篡改数据。

优先级：中

3.1.10. 定制化界面

描述:
定制化界面功能允许用户根据个人或业务需求调整系统的界面显示。驾驶员可以根据自己的偏好定制报警方式、显示内容和界面布局，而车队管理人员则可以调整监控数据的展示方式，以便更高效地监控整个车队。

界面布局调整：用户可以根据个人习惯和需求重新安排系统界面元素的位置。

主题自定义：支持用户更换界面主题（如白天/夜间模式），提高使用体验。

快捷功能：用户可以设置快捷按钮，快速访问常用的系统功能。

优先级：低

3.1.11. 环境感知集成

描述:
环境感知功能通过与车辆外部传感器和ADAS（高级驾驶辅助系统）集成，检测道路环境中的潜在危险（如前车突然减速、路面障碍物等）。当检测到外部危险时，系统可以与驾驶员行为分析相结合，进一步提高整体的驾驶安全性。

外部数据输入：从ADAS或其他传感器获取外部环境信息（如车距、车速、障碍物位置）。

行为与环境匹配：将驾驶员的行为与外部环境进行对比分析，判断行为是否与当前环境不匹配，并做出预警。

动态调整警报：根据道路环境的危险程度调整系统对驾驶员的警报等级。

优先级：高

3.1.12. 数据分析与预测

描述:
该功能通过对大量历史数据的分析，预测驾驶员的潜在危险行为趋势。例如，系统可以通过机器学习模型预测某个驾驶员何时可能出现疲劳驾驶，从而提前发出警告。

数据分析：对收集的大量驾驶数据进行分析，识别潜在的危险行为趋势。

危险行为预测：基于驾驶员历史行为、环境条件和其他因素，预测未来可能的危险行为。

预警功能：在预测到潜在危险时，提前向驾驶员发出提醒，减少事故风险。

优先级：高

3.2 非功能需求

非功能需求	说明
性能	系统需能够处理高并发请求，确保驾驶员行为的检测在毫秒级别内完成。
易用性	系统界面应简洁直观，用户能轻松使用主要功能，提供实时反馈信息，并为用户提供详尽的帮助文档和操作指南。
安全性	系统需对数据传输和存储进行加密，确保驾驶员的隐私安全。采用访问控制机制，防止未经授权的访问和数据篡改。
可用性	通过冗余设计和负载均衡，保证系统在长时间运行和高负载情况下依然保持高可用性，减少宕机时间。
拓展性	系统采用模块化和微服务架构，支持在不影响现有功能的前提下快速集成新功能或传感器，实现系统的水平扩展。
可测试性	系统应具备高测试覆盖率，支持单元测试、集成测试和自动化测试，确保更新后的系统功能和性能不会受到影响。
可维护性	通过清晰的模块划分和详细的日志记录，便于技术人员对系统进行维护和故障排查，缩短系统修复时间。
可修改性	系统代码结构应具备良好的可读性和可修改性，支持未来的功能扩展和算法升级，确保系统能够快速响应需求变化。

3.2.1 性能需求

· 响应时间（优先级：高）：
系统必须能够在1秒内完成驾驶员行为分析并返回检测结果，以确保警报的即时性，防止因延迟而影响驾驶员反应时间。任何延迟超过1秒的情况需要进行故障分析和性能优化。

· 并发支持（优先级：高）：
系统需能够同时支持至少20辆车的行为监控数据流处理，且在并发访问情况下，系统的性能不能有显著下降。系统在高负载下，最多允许响应时间延迟至2秒以内，并能够持续监控和管理多用户同时使用的情况。

· 扩展性（优先级：低）：
系统架构必须具备良好的扩展性，能够支持在未来增加监控车辆数量和功能模块，而不需要重新设计核心结构。扩展应包括数据库容量、监控频率和系统模块的灵活增减，且不会影响现有功能的性能。

3.2.2 数据需求

· 数据存储（优先级：高）：
系统应支持大规模数据存储，并能够在任何负载下保障存储的连续性。所有监测到的数据（包括视频、行为记录等）必须被可靠存储，系统设计需确保数据的长期保存，且能快速响应查询请求。

· 数据持久性（优先级：中）：
系统需确保所有关键数据（如检测结果、行为报告等）在生成后可长期持久保存，确保任何情况下数据不会因硬件故障或系统崩溃而丢失。数据持久性设计需涵盖备份和恢复机制，确保数据可从备份中完整恢复。

· 数据完整性（优先级：高）：
在数据传输、存储和处理过程中，系统必须确保数据的一致性和完整性，避免因网络问题、存储问题等导致的数据丢失或篡改。系统应具备自动纠错机制，确保所有存储的数据准确无误。

3.2.3 属性

· 可用性（优先级：高）：
系统应达到99.5%的高可用性，全年停机时间不超过44小时。系统设计需包含自动容错和故障恢复功能，以确保在系统出现问题时能快速恢复，不影响驾驶安全。系统应实现自动监控和故障检测功能，能够实时报告问题并进行必要的调整。

· 可靠性（优先级：高）：
系统需具备高可靠性，保证其在不同的操作环境下均能保持稳定运行。系统检测驾驶员行为的准确率需达到90%以上，且在高负载下稳定性不得低于98%。可靠性测试应在多个使用场景下进行，确保系统在异常情况下的容错和恢复能力。

· 安全性（优先级：高）：
系统必须具备高等级的数据安全性，所有用户数据、视频和检测日志必须进行加密处理，防止未经授权的访问。系统还需支持强制的访问控制机制和用户身份验证流程，确保只有具备适当权限的用户才能查看或操作敏感数据。此外，系统需具备防护机制以防止外部攻击，如拒绝服务（DDoS）攻击。

· 可维护性（优先级：中）：
系统设计应便于维护，需提供详细的日志记录、错误跟踪和调试信息。系统架构应模块化，以便技术团队能够轻松排查问题、更新功能或进行扩展。同时，系统维护文档需全面，涵盖系统的全部配置和操作细节，保证在出现问题时能快速恢复和修复。

· 可扩展性（优先级：中）：
系统应能适应未来扩展的需求，包括添加新的监测模块、接口或提高数据存储容量。任何扩展不应影响现有功能的正常运行，且需支持在不中断服务的情况下进行在线扩展。扩展时系统的响应和性能指标需保持稳定。

· 可移植性（优先级：中）：
系统应能够轻松移植到不同操作系统和硬件平台上运行。系统设计需具备操作系统无依赖性，支持主流操作系统（如Windows、Linux等），并确保在不同硬件配置（如处理器、内存）下运行时，性能不受明显影响。

3.2.4 用户体验需求

· 用户界面友好性（优先级：中）：
系统界面应直观易用，操作简单，能够在复杂的操作环境下快速响应用户需求。系统交互设计应遵循人机工程学原理，确保用户在车辆行驶时能够安全操作，不干扰驾驶员的正常驾驶行为。

· 多语言支持（优先级：低）：
系统应支持多语言界面，允许用户根据需求选择不同的语言版本。多语言支持需覆盖所有功能模块，确保国际化部署时能够满足不同国家和地区用户的使用需求。

3.2.5 法规与合规需求

· 隐私合规（优先级：高）：
系统必须遵守全球和地方的数据隐私法规（如GDPR等），确保驾驶员的个人数据和行为信息不被非法收集、存储或共享。用户数据的收集需通过明确的用户同意，并提供易于访问的隐私政策说明。

· 行业规范遵从（优先级：高）：
系统需符合汽车行业和安全监管的相关标准（如ISO 26262功能安全标准），确保其在车辆和驾驶场景中的应用符合安全和技术要求。

3.2.6 通信需求

· 通信协议（优先级：中）：
系统需支持标准化的通信协议，确保其与车载设备、外部服务器和用户设备的无缝对接。系统在数据传输过程中需保证高可靠性和低延迟，且在网络环境不稳定时，具备自动重传机制。

· 网络带宽要求（优先级：高）：
系统设计应尽量优化数据传输量，避免占用过多的带宽资源，确保在低带宽情况下仍能正常运行。系统应具备动态压缩功能，在网络带宽不足时自动调整传输的数据量，保证最基本的数据传输和警报功能正常工作。

驾驶员危险行为检测系统架构设计文档

1. 文档简介

1.1 文档目的

本架构设计文档的目的是为开发团队提供驾驶员危险行为检测系统的整体架构设计指导。该文档将涵盖系统的核心功能需求、非功能需求（质量属性）、架构样式、设计模式以及各模块的详细设计原则，旨在确保系统在性能、扩展性、安全性、可靠性等方面达到最佳效果。该文档的目标读者包括系统架构师、开发工程师、测试人员以及项目经理。

· 系统架构师：重点阅读逻辑架构视图和运行架构视图。

· 开发工程师：重点阅读开发架构视图和接口设计章节。

· 测试人员：关注关键质量属性和系统约束部分。

· 项目经理：重点阅读系统的目标和限制部分。

1.2 文档范围

本文档涵盖驾驶员危险行为检测系统的整体架构设计。具体包括：

​ • 系统的功能需求与非功能需求。

​ • 系统的架构设计原则。

​ • 各层次架构（逻辑架构、开发架构、运行架构、物理架构、数据架构）的详细设计。

​ • 系统的优先级划分和质量属性的设计与实现。

文档不包括具体的代码实现，但提供系统模块的划分和接口设计等高层次设计内容。

1.3 定义、缩写词和缩略语

· DVR（Driving Video Recorder）：行车记录仪

· AI（Artificial Intelligence）：人工智能

· API（Application Programming Interface）：应用程序接口

· DB（Database）：数据库

1.4 参考资料

· 《软件开发标准》版本号：1.0

· 《驾驶员行为检测技术白皮书》

2. 架构描述方式

2.1 架构视图阅读指南

本系统的架构设计采用5视图方法，包括逻辑架构视图、开发架构视图、运行架构视图、物理架构视图和数据架构视图。每个视图都从不同的角度展示了系统的设计和运作方式，确保系统的功能性和质量属性达到预期目标。

2.2 图表与模型阅读指南

本文档使用UML类图、序列图和物理拓扑图来描述系统模块、接口和交互流程。主要通过类图展示模块职责和接口，通过序列图展示模块间的协作流程，并通过物理拓扑图展示系统的部署方式。

3. 架构设计目标

3.1 关键功能

驾驶员危险行为检测系统的核心功能包括：

l 实时监控驾驶员行为：通过摄像头采集视频，使用AI算法识别驾驶员的疲劳驾驶、打手机等危险行为。

l 报警机制：当系统检测到危险行为时，立即触发警报，提示驾驶员注意安全。

l 数据存储与分析：存储驾驶行为、视频片段和报警日志，提供历史数据查询和统计分析功能。

l 系统配置：支持通过管理端设置检测敏感度和报警阈值。

3.2 关键质量属性

为了确保系统的有效运行，系统设计需要关注以下质量属性：

​ 1. 性能：系统应在1秒内完成行为分析，并在5秒内做出响应，特别是在高并发访问的情况下，系统必须保持快速响应，避免延迟报警。

​ 2. 安全性：系统的所有传输数据应通过加密方式确保隐私性，尤其是视频流数据和检测结果。防止未经授权的用户窃取驾驶员的个人数据。

​ 3. 可靠性：系统需要保证高达99.9%的正常运行时间，并在极端情况下也能保持稳定性，防止数据丢失和系统崩溃。

​ 4. 扩展性：支持未来的功能扩展和不同硬件设备的接入，如接入新的传感器和车载摄像头。

​ 5. 可维护性：系统应具备详细的日志记录功能，方便维护人员进行系统的监控和故障诊断。

3.3 业务需求和约束因素

系统必须能够与标准的车载硬件设备无缝集成，并符合相关的行业标准和驾驶安全法规。系统的实现需满足以下业务需求：

· 硬件兼容性：系统必须支持标准的车载设备和摄像头接口，且能够适应不同类型的摄像头设备。

· 法规要求：系统需符合当地驾驶安全法规和数据隐私相关的法律要求。

4. 架构设计原则

4.1 架构设计原则

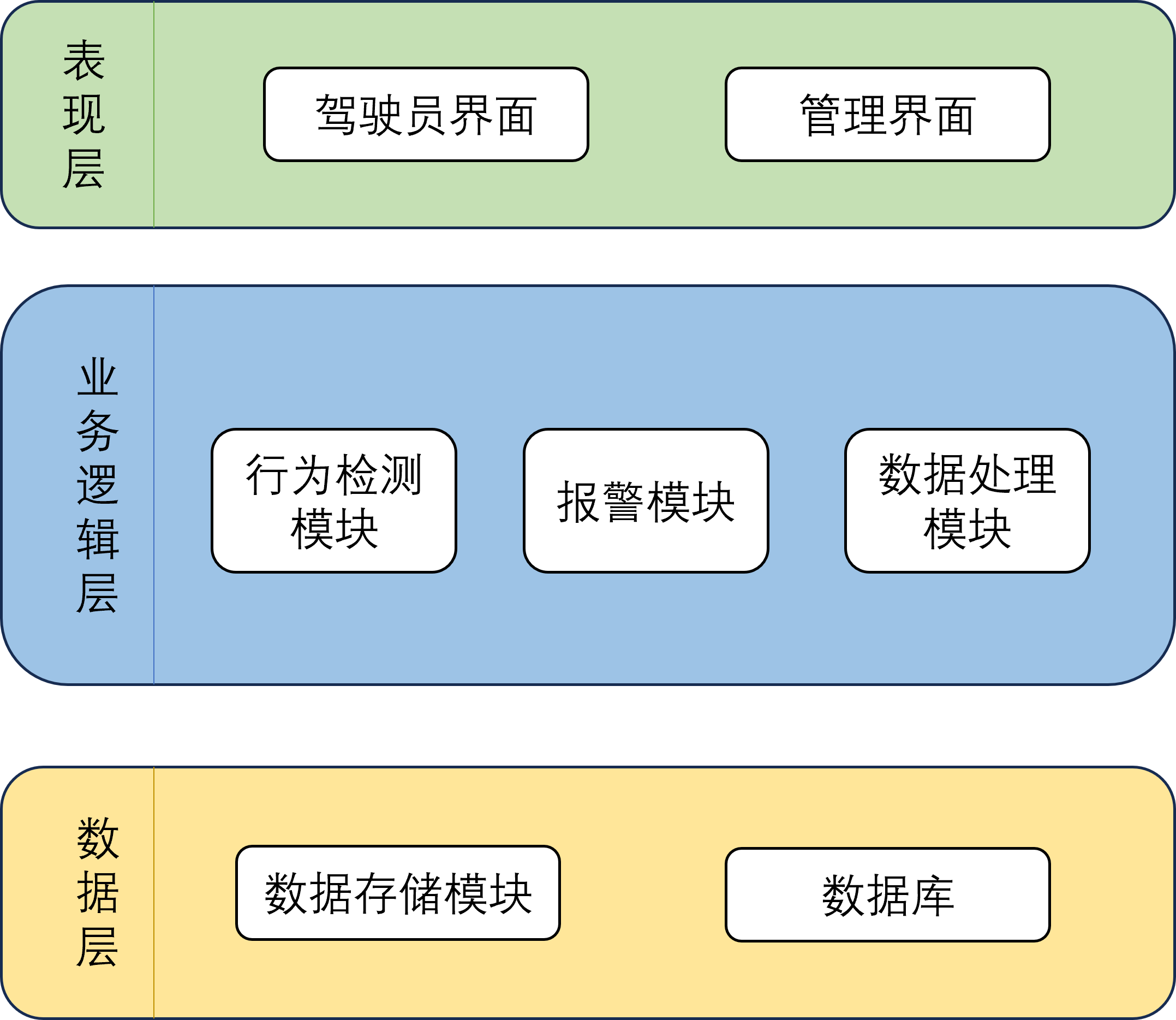

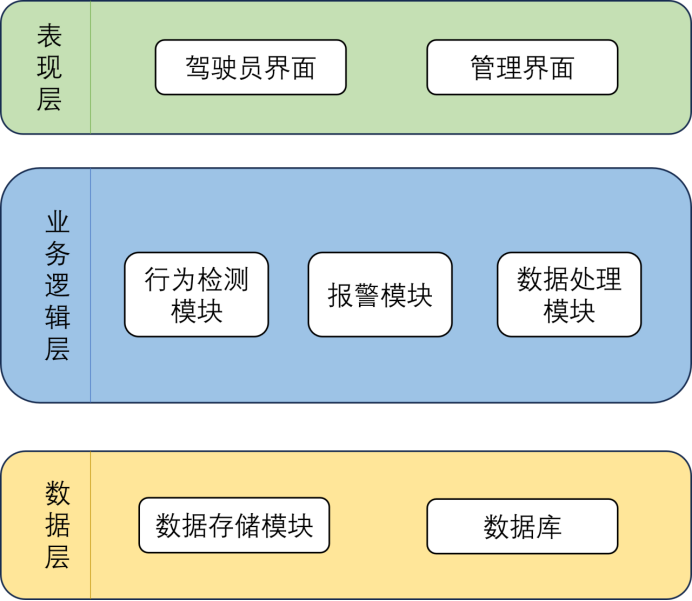

· 模块化设计：为了实现系统的高扩展性与易维护性，系统将采用分层架构，确保不同模块的功能职责明确，相互独立。核心模块（如数据采集、AI检测、报警模块等）将各自负责不同的功能，独立开发和维护，从而提高开发效率和系统灵活性。

· 松耦合、高内聚：系统模块之间通过RESTful API进行通信，采用松耦合设计，使得模块之间的依赖性降到最低。同时，内部模块的职责应当保持高内聚性，确保每个模块只专注于自身的功能，便于后续的扩展和维护。

· 高性能与安全性平衡：在设计中平衡系统的高性能和数据安全性，通过优化加密算法和数据传输机制，确保在满足性能要求的同时，不降低数据的安全性。

4.2 备选架构设计方案及被否原因

· 方案A：分布式微服务架构：考虑到系统的初期规模较小，分布式架构带来的复杂性不必要，因此选择单体架构作为系统的初期实现，未来可逐步演化为微服务架构。

· 方案B：嵌入式系统：由于需要支持跨平台扩展和较高的计算能力，嵌入式系统不适合此应用。

4.3 架构设计对后续工作的限制

· 在提升系统性能的设计中，必须确保系统的检测精度和准确率不会受影响。任何修改均需通过架构评审。

5. 逻辑架构视图

5.1 职责划分与职责确定

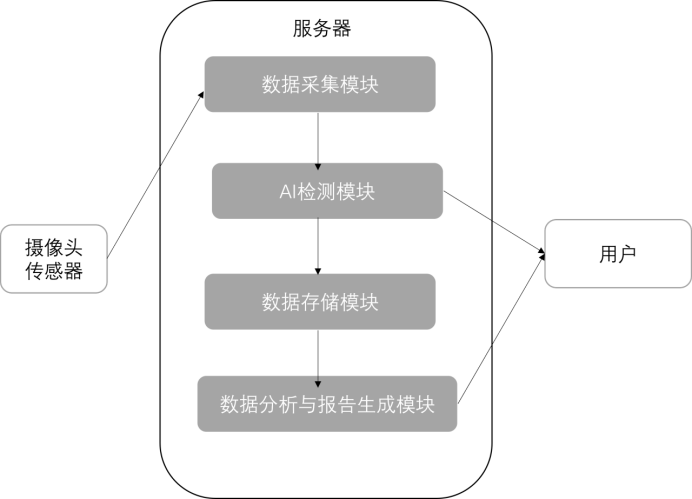

系统的逻辑架构将分为以下几大模块，每个模块负责一个核心的业务功能：

· 数据采集模块：该模块从车载摄像头和传感器中实时采集数据（包括视频和传感器信息），并通过预处理后传输给AI行为检测模块。该模块负责数据的有效传输和设备管理。

· AI行为检测模块：利用深度学习模型分析驾驶员的行为，识别疲劳驾驶、打电话等危险行为。该模块是系统的核心部分，使用训练好的模型对采集到的数据进行分析，并根据规则判断是否触发报警。

· 报警模块：当AI检测模块发现异常行为时，立即通过报警模块向驾驶员发出警告，采取声光报警方式提示驾驶员注意安全。

· 数据存储与分析模块：存储检测到的驾驶行为和相关视频片段，并支持数据的后续查询和统计分析。

· 管理模块：提供管理后台接口，允许管理员调整系统检测参数和查看系统日志与数据统计。

5.2 接口设计与协作机制

各模块通过RESTful API进行通信，主要接口如下：

· 数据采集API：用于获取实时视频流和传感器数据，负责将摄像头和传感器采集到的数据传输给AI检测模块。

· AI检测API：接收视频流数据，返回行为检测结果。

· 报警触发API：根据检测结果发送报警信号给车载设备。

· 数据存储API：负责将视频数据、行为记录持久化到数据库中，供后续查询和分析。

· 数据查询API：用于查询历史行为数据和报警记录。

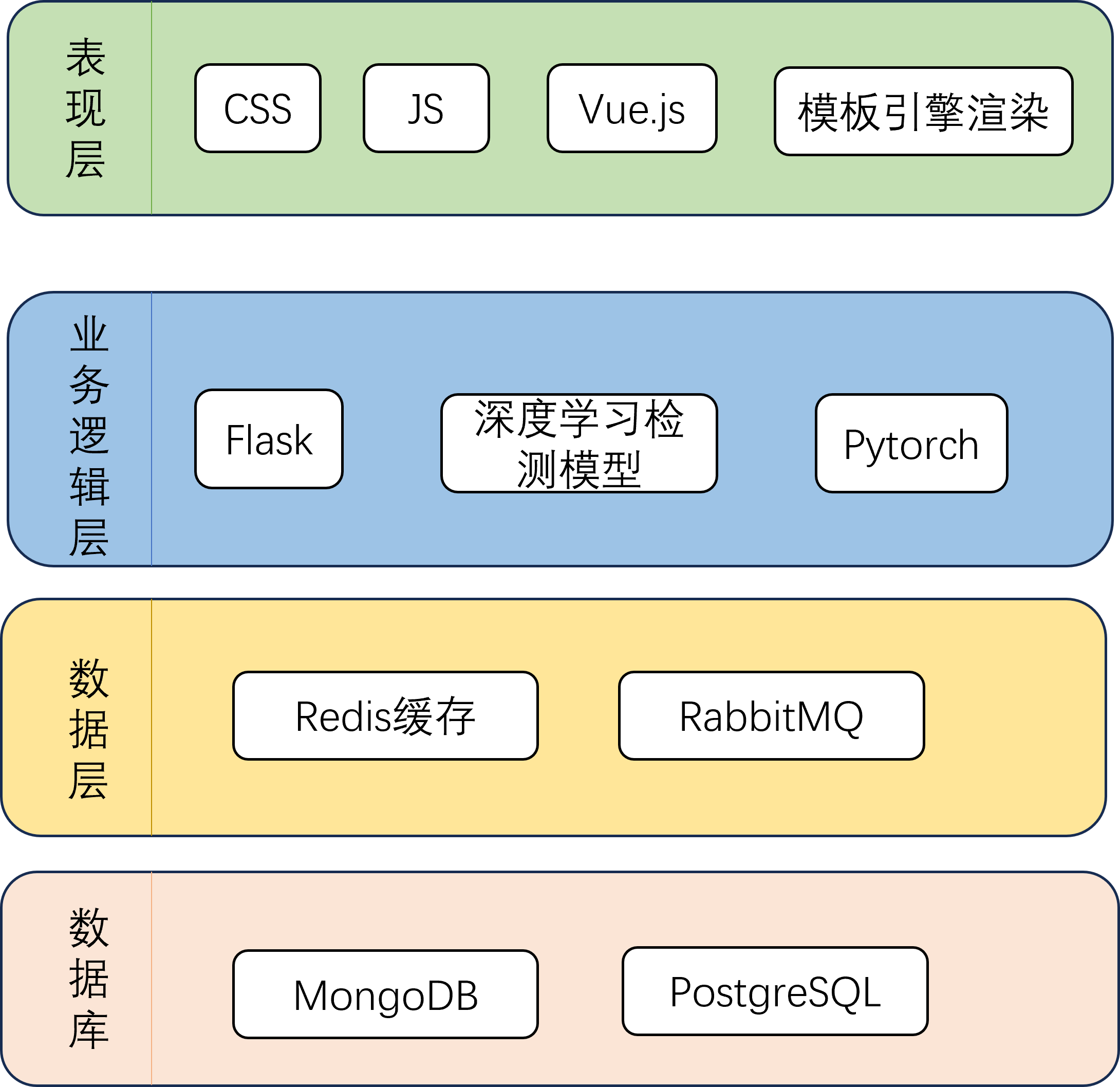

6. 开发架构视图

6.1 项目划分

系统被分解为多个独立的项目，便于各个模块的开发和维护。主要项目包括：

1. DataCapture Project：负责数据采集模块的开发，实现视频数据的实时采集和传输。

2. BehaviorDetection Project：实现AI算法模块，使用深度学习模型进行危险行为检测。

3. Alerting Project：负责报警机制的开发，确保检测到异常行为后及时发出报警。

4. DataStorage Project：处理数据库操作，确保检测到的行为数据和视频片段的持久化存储。

6.2 项目结构与设计

​ • DataCapture Project：

​ • 采集类：负责与车载摄像头和传感器进行通信，采集实时数据。

​ • 传输类：实现将采集到的数据通过传输协议发送给AI行为检测模块。

​ • BehaviorDetection Project：

​ • AI模型类：负责加载和使用预训练的AI模型，对驾驶员的行为数据进行分析和推断。

​ • 检测类：根据检测结果生成报警信号或存储结果数据。

7. 运行架构视图

7.1 控制流组织

系统运行时包括两个主要流程：实时数据流和后台数据流，确保系统能够高效、稳定地处理驾驶员行为检测任务。

​ 1. 实时数据流：

​ • 数据采集：车载摄像头和传感器通过数据采集模块采集视频流和驾驶员的行为数据。数据采集模块对原始数据进行预处理（如压缩、帧率调整）后，将其传输到AI行为检测模块。

​ • AI分析与报警：AI行为检测模块通过深度学习算法分析实时传输的数据，识别出驾驶员的危险行为（如疲劳驾驶、打电话等）。检测到危险行为后，系统会触发报警模块，发出声光报警以提示驾驶员注意安全。

​ • 数据反馈：AI行为检测模块处理后将结果反馈到数据存储模块，记录检测到的行为和相应的视频片段，供管理系统后续查询与分析。

​ 2. 后台数据流：

​ • 数据存储与备份：实时监控产生的大量数据需要存储在数据库中。数据存储模块定期备份行为数据和报警日志，保障数据的长期可用性。

​ • 数据同步：为支持跨区域使用，系统会将本地存储的数据同步到云服务器，确保不同地区的管理端能够实时获取最新的行为数据和报警记录。

7.2 控制流的创建、销毁、通信

​ • 控制流创建：系统启动时，数据采集模块与摄像头和传感器建立连接，开始实时采集数据，控制流随即创建。摄像头和传感器持续传输数据，创建的数据流会被传递给AI检测模块进行处理。

​ • 控制流销毁：当车辆停止运行或摄像头停止工作时，数据采集模块会自动关闭并销毁相应的数据流，释放系统资源。控制流的自动销毁机制可以防止内存泄漏和性能下降。

​ • 通信机制：模块之间使用异步消息队列进行通信，确保数据可以快速可靠地传输。采用消息队列的优点在于即使在高负载下，系统也能通过队列调度处理数据，而不会导致阻塞或延迟。消息队列还能够实现数据的持久化，保证消息不会丢失。

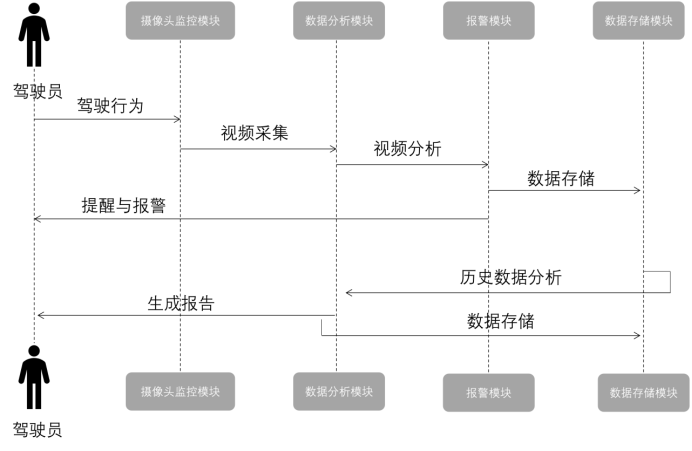

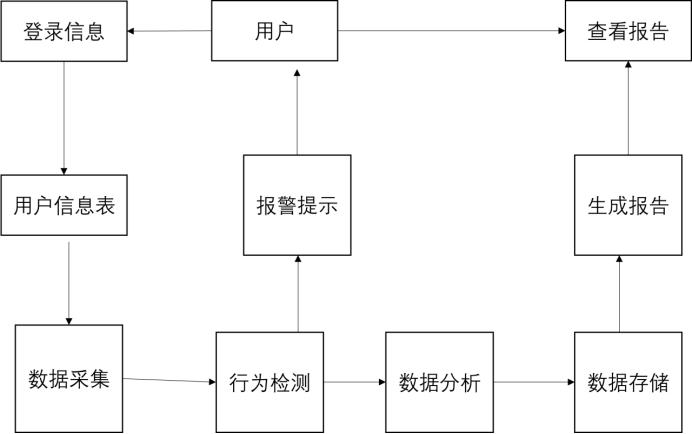

7.3 系统运行流程

​ • 第一步：摄像头和传感器采集实时数据，并通过数据采集模块将数据发送给AI检测模块。

​ • 第二步：AI检测模块分析采集到的数据，识别出驾驶员的危险行为，并根据预设的规则生成检测结果。

​ • 第三步：如果检测到危险行为，报警模块触发警告信息，并将该行为及其视频片段存储在数据存储模块中。

​ • 第四步：系统的后台服务会对存储的数据进行定期同步和备份，确保数据不会丢失。

8. 物理架构视图

8.1 系统部署拓扑

采用分布式B/S架构（浏览器/服务器）进行部署，涵盖车载硬件、云端服务器和管理终端。系统物理架构支持高并发和动态扩展，保证在复杂的运行环境下也能保持稳定。

​ 1. 车载硬件设备：

​ • 设备包括车载摄像头、传感器和数据采集模块。车载硬件通过无线网络与云服务器通信，实时将驾驶员的行为数据发送到云端进行分析和存储。

​ • 车载设备具备较强的计算能力，用于实时处理初步的行为分析，如判断眼睛闭合或异常动作，减轻云端服务器的计算负载。

​ 2. 云端服务器：

​ • 云服务器负责处理车载设备传输的数据，进行AI分析和数据存储。为了应对高负载请求，云端服务器集成了负载均衡机制，确保所有传入的请求能够均匀分布到多台服务器上处理。

​ • 云端服务器还包含自动扩展功能，在用户并发量增加时，系统能够动态增加计算资源。

​ 3. 管理终端：

​ • 管理终端包括Web端和移动端，通过安全认证后可以访问云端服务器，进行行为数据的查询、系统配置和日志分析。

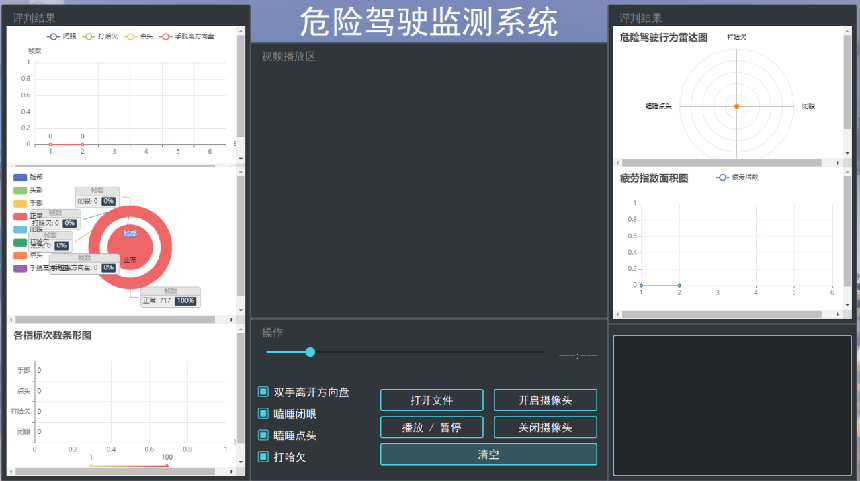

​ • 管理终端的主要任务是为管理员提供友好的图形界面，允许对系统进行参数设置（如报警阈值调整、用户权限管理等）。

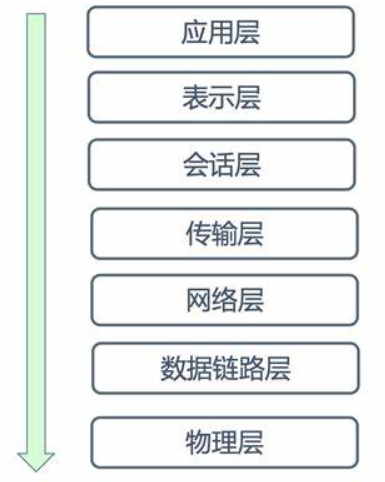

8.2 网络通信与协议

​ • 数据传输协议：系统使用HTTPS协议进行数据传输，确保数据在传输过程中的安全性和完整性。对于实时视频流，使用高效的流媒体协议（如RTSP）传输视频，以减少带宽消耗并提高数据传输效率。

​ • 负载均衡与容错机制：云服务器采用负载均衡技术，将车载设备的请求均匀分布到多台服务器上，防止单点故障导致系统宕机。若某台服务器出现问题，其他服务器会立即接管其任务，保证系统的持续运行。

8.3 容灾与容错

为了保证系统的高可用性和容灾能力，物理架构设计中考虑了以下措施：

​ • 异地备份：系统定期将关键数据（如行为数据、视频片段和系统日志）备份到异地服务器，以防止本地灾难性故障造成数据丢失。

​ • 容错设计：通过服务器集群和数据库集群机制，确保即便部分节点发生故障，系统仍能继续正常运行，避免系统的单点故障。

9. 数据架构视图

9.1 数据存储与持久化机制

数据存储涉及行为数据、视频数据以及系统日志等。系统采用关系型数据库来管理这些数据，使用DAO（Data Access Object）模式进行数据库访问，保证数据读写的性能和稳定性。

​ • 行为数据表：记录AI检测到的驾驶员行为，包括行为类型、时间、驾驶员信息以及关联的视频片段ID。行为数据表的设计需要保证大数据量的快速查询能力。

​ • 视频数据表：存储摄像头采集的实时视频数据，记录视频文件的元信息，如视频路径、时长、采集时间等。为了减少数据库的存储压力，视频数据可以通过文件系统存储，数据库只记录相关元信息。

​ • 报警日志表：记录系统检测到的危险行为及其报警时间，供管理员查看历史报警情况和统计分析。

​ • 系统配置表：存储系统的配置参数，如报警阈值、用户权限、检测灵敏度等，允许管理员动态调整系统行为。

9.2 数据模型设计

系统的数据模型设计遵循关系型数据库的规范，使用主键-外键关联的方式实现各表之间的逻辑连接。

​ • 用户表：存储系统用户信息（如管理员、普通用户等），字段包括用户ID、用户名、密码、角色等。

​ • 行为记录表：存储检测到的危险行为，字段包括行为ID、行为类型、时间戳、驾驶员ID、视频片段ID、报警等级等。

​ • 视频片段表：存储视频的元数据，字段包括视频ID、存储路径、关联行为ID、采集时间等。

​ • 配置表：记录系统的参数设置，包括报警敏感度、检测阈值、日志存储周期等，允许管理员在后台进行动态调整。

9.3 数据访问优化

为了提高数据查询的性能，系统对关键数据表（如行为数据表、视频片段表）进行索引优化，并通过数据库分区技术实现大规模数据的高效存储和访问。同时，系统采用缓存机制（如Redis）来加速频繁访问的数据查询，减少数据库的负载压力。

10. 质量场景

10.1 性能场景

• 场景描述：在高峰时段，系统需要处理大量的实时视频数据，同时为多个车辆提供实时驾驶行为检测服务。

• 质量需求：系统必须在高并发访问的情况下，确保1秒内完成驾驶行为检测，并在5秒内发出报警。

• 设计策略：为满足性能需求，系统采用了多线程并行处理技术，AI行为检测模块通过GPU加速进行计算。同时，使用负载均衡技术，将数据流分配到多个服务器上处理，避免单点性能瓶颈。

10.2 安全性场景

​ • 场景描述：系统在传输驾驶员视频数据和检测结果时，存在潜在的网络攻击风险。

​ • 质量需求：所有数据传输必须通过HTTPS进行加密，防止数据被拦截或篡改。同时，系统应具有完善的用户身份验证机制，确保只有授权用户能够访问数据。

​ • 设计策略：系统使用SSL/TLS协议为数据传输提供加密保护，云端服务器采用OAuth 2.0协议进行用户认证，确保数据的安全性和系统的防护能力。

10.3 可靠性场景

​ • 场景描述：系统长时间运行过程中可能遭遇硬件故障或网络波动，导致服务中断。

​ • 质量需求：系统必须保证全年99.9%的可用性，即使在硬件或网络出现故障时，也能保持服务不中断。

​ • 设计策略：系统通过服务器集群和数据库集群架构设计，提供冗余支持，确保在部分节点故障的情况下，其他节点能够接管任务。同时，启用自动备份和故障恢复机制，防止数据丢失和服务宕机。

11. 架构样式与参考模型

11.1 架构样式

· 分层架构：系统采用分层架构，分为表现层（UI层）、业务逻辑层（行为检测与报警）、数据层（存储与持久化）。这种架构样式有助于将用户界面与业务逻辑和数据管理分离，提升系统的可维护性和扩展性。

· 事件驱动架构：报警模块采用事件驱动架构，当AI检测到危险行为时，系统通过事件机制触发报警。事件驱动设计提高了系统的实时响应能力，并确保报警信息能够快速传递给驾驶员。

11.2 参考模型

· OSI模型：系统的数据传输参考OSI七层模型中的传输层和网络层，使用HTTPS和TCP/IP协议保障数据传输的安全性和可靠性。

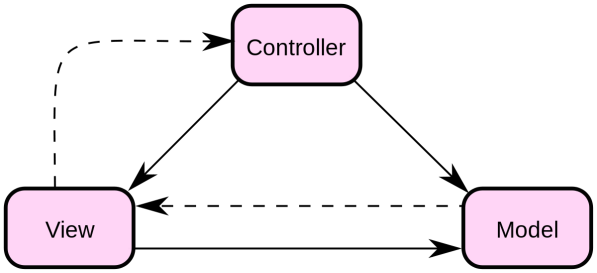

· MVC模型：管理终端采用MVC（Model-View-Controller）架构，控制器负责处理用户请求，模型负责核心业务逻辑的实现，视图负责数据显示。这种模式提高了代码的可维护性，便于后续功能扩展。

参考架构

12. 优先级划分

12.1 功能优先级

1.实时监控与行为检测（最高优先级）：系统的核心功能，必须优先实现，确保系统能够实时监控驾驶员的危险行为。

2.报警机制（高优先级）：保证驾驶员安全的关键功能，需要快速响应并发出报警信号。

3.数据存储与分析（中优先级）：记录驾驶员行为数据，提供历史查询和分析功能，可在核心功能实现后开发。

4.系统配置管理（低优先级）：辅助功能，允许管理员调整系统参数，优先级较低。

12.2 质量属性优先级

1.性能（高优先级）：实时性要求极高，必须确保检测和报警的响应时间满足需求。

2. 易用性（中优先级）：用户界面（UI）设计简洁直观，提供实时反馈信息，用户可轻松进行系统操作和查看分析报告，并支持跨设备操作。

2.安全性（高优先级）：数据安全性和隐私保护是系统的关键需求，必须优先考虑。

3.可靠性（高优先级）：系统需要长时间无故障运行，特别是在高并发情况下。

4.扩展性（中优先级）：系统需要支持未来的功能扩展和新设备接入，但初期可根据实际需求逐步扩展。

5.可维护性（中优先级）：系统日志记录和故障监控功能优先级较高，便于技术人员进行日常维护。

6. 可测试性（中优先级）：提供单元测试和集成测试框架，确保功能模块的可靠性和一致性，采用持续集成和自动化测试工具提高测试效率和覆盖率。

7. 可修改性（中优先级）：设计灵活的接口和模块，便于系统在未来进行功能修改和扩展，利用面向对象设计模式减少耦合，提升系统可修改性。

目标	实现方式	所采用的战术
性能	通过使用高效的AI/ML算法进行行为检测，采用GPU加速计算和缓存机制减少延迟，同时采用并行计算和负载均衡应对大规模请求。	- 缓存管理：通过将频繁访问的数据缓存到内存中，减少数据库或远程调用的次数，提升响应速度。- GPU加速：使用GPU进行模型推理，能够显著提高大规模数据处理的计算效率。- 并行计算：在系统中使用多线程或多进程处理，减少任务队列的等待时间。- 负载均衡：分散高并发请求到不同的服务器，保证系统在高负载下的稳定运行。
易用性	用户界面（UI）设计简洁直观，提供实时反馈信息，用户可轻松进行系统操作和查看分析报告，并支持跨设备操作。	- 简化用户交互：通过优化UI和交互流程，减少用户的操作步骤和学习成本，提升用户体验。 - 实时数据反馈：当驾驶员行为被检测到时，系统即时给出反馈，帮助用户快速做出反应。 - 响应式设计：UI设计支持在各种屏幕尺寸（如移动端、桌面端）下均有良好表现，方便用户跨设备访问系统。
安全性	对数据传输进行加密，提供访问控制机制，使用网络白名单限制外部访问，保证系统的安全性，并采用双因素认证进行用户验证。	- 数据加密：通过使用TLS/SSL协议对数据传输进行加密，防止数据在传输过程中被截获或篡改。 - 访问控制：为不同用户角色设置不同的权限，确保只有经过授权的用户可以访问特定数据和功能。 - 网络安全白名单：只允许特定IP地址访问系统，有效防止未授权的外部访问。
可用性	通过冗余设计和负载均衡来保证系统的高可用性，在高并发场景下进行限流处理，启用健康检查和自动故障转移机制。	- 冗余设计：为关键系统组件提供备份，确保在某些组件失效时，系统仍能继续提供服务。 - 负载均衡：将请求分配到多台服务器上，减少单点故障，提高系统的容错能力。 - 限流策略：在高并发下，通过限制请求速率，防止系统因过载而崩溃。
拓展性	系统采用分层架构与模块化设计，各模块独立开发和维护，支持系统功能的灵活扩展，如增加新的行为检测功能。	- 分层架构：将系统划分为表现层、业务逻辑层和数据层，各层次的职责清晰，便于扩展和维护。 - 模块化设计：将不同功能模块独立开发，模块之间通过清晰的接口进行交互，便于添加或移除功能。 - 微服务架构的支持：使用微服务架构，将各个功能模块作为独立服务部署，可以方便地进行横向扩展。
可测试性	提供单元测试和集成测试框架，确保功能模块的可靠性和一致性，采用持续集成和自动化测试工具提高测试效率和覆盖率。	- 自动化测试框架：使用测试框架PyTest为每个模块编写测试代码，确保模块独立运行正常。 - 持续集成（CI）：配置持续集成工具，在每次代码提交时自动运行测试，保证代码质量的一致性。
可维护性	采用清晰的代码结构和文档，支持团队成员快速理解和修改系统，代码模块化，易于进行代码审查和更新。	- 代码审查：实施代码审查制度，确保每次代码修改都经过他人检查，提高代码质量和一致性。 - 文档规范化：通过良好的文档记录（如API文档、架构说明）帮助团队成员快速理解系统，减少维护成本。
可修改性	设计灵活的接口和模块，便于系统在未来进行功能修改和扩展，利用面向对象设计模式减少耦合，提升系统可修改性。	- 设计模式应用：使用设计模式（如工厂模式、策略模式）降低模块之间的耦合度，使得修改某一模块时对其他模块影响最小。 - 接口抽象：通过抽象接口，提供一致的访问方式，使得底层实现的变化不会影响到上层逻辑。 - 松耦合结构：采用依赖注入等技术减少模块之间的直接依赖，便于单独修改或替换模块。

驾驶员危险行为检测系统架构评审文档

1. 业务/功能简介

1.1 功能需求

驾驶员危险行为检测系统旨在通过持续监控驾驶员的行为，识别可能的危险驾驶动作（如疲劳驾驶、使用手机、抽烟等），并通过自动化的警报机制及时通知驾驶员，防止潜在的交通事故发生。该系统的最终目标是通过智能检测和数据分析，提升驾驶员的安全意识，改善其驾驶习惯，进而提高道路安全。

系统的主要功能包括：

​ 1. 实时监控：通过车载摄像头和传感器，系统能够实时获取驾驶员的行为数据。

​ 2. AI行为分析：利用人工智能模型，系统可以分析驾驶员的行为，识别潜在的危险动作。

​ 3. 报警机制：当检测到危险行为时，系统会自动发出警告（包括声音和视觉提示）。

​ 4. 数据存储与分析：所有检测到的行为数据将被存储在云端服务器，支持后续的行为分析和报告生成。

​ 5. 系统配置管理：管理员可以通过系统界面配置和调整行为检测的参数，并查看历史记录和日志。

1.2 商业动机表述

从开发组织的角度：

系统的开发旨在打造一个具有模块化设计、高扩展性、实时响应能力强的解决方案。该系统设计不仅能够应用于单个企业内部，还可以通过模块化开发，打包成解决方案出售给其他有类似需求的客户。系统还通过界面友好和高度兼容性，提升市场竞争力。

从客户的角度：

客户需要一个易于操作、具备良好可维护性和稳定性的系统，能够实时并准确地检测驾驶员的行为，并及时提供反馈。系统的高可用性和高效性是保证客户满意度的关键。

与构架相关的商业周期如下：

1.3 质量属性划分

根据商业目标和用户需求，系统的质量属性可以划分为两类：

​ • 高优先级质量属性：

​ 1. 性能：系统应能在1秒内完成驾驶员行为分析，并在5秒内做出报警响应。

​ 2. 安全性：系统所有的数据传输都应通过加密通道，确保数据的隐私性和完整性。

​ 3. 可用性：系统应保证全年可用性达到99.9%，避免系统宕机导致数据丢失或功能中断。

​ 4. 易用性：系统界面应简洁明了，操作便捷。

​ • 重要但优先级较低的属性：

​ 1. 可维护性：系统设计应便于后续扩展和维护。

​ 2. 可修改性：系统应具备良好的可修改性，支持新功能模块的快速集成。

​ 3. 可测试性：系统模块应支持单元测试、集成测试和压力测试，保证高质量的软件交付。

1.4 业务主流程图

2. 架构设计

2.1 物理架构

2.1.1 物理部署架构

系统的物理架构设计基于云端服务器与车载设备的双向通信。车载设备通过摄像头、传感器采集驾驶员的实时行为数据，并通过无线网络将数据传输到云端服务器进行处理和存储。云端服务器负责接收数据、分析行为、触发警报，并将检测结果存储在数据库中以供后续分析。

系统采用了多层分布式架构，通过集群服务器来保证高可用性。架构设计中引入了负载均衡机制，将请求分配到不同的应用服务器，确保高并发场景下系统的稳定运行。此外，容错机制使得当某个节点出现故障时，系统能够自动切换到备份节点，减少宕机时间。

2.1.2 流量治理方案

考虑到系统在高并发情况下的稳定性，设计了以下流量治理策略：

​ • 限流：通过API网关对流量进行限制，确保系统能够承受突发流量并保持稳定。

​ • 熔断：当服务响应时间超过设定的阈值时，系统会自动切断不必要的请求，防止进一步的资源占用，并返回友好的错误信息给用户。

2.2 逻辑架构

2.2.1 逻辑架构图

逻辑架构图如下，展示了各个模块之间的调用关系。

​ 1. 数据采集模块：负责从车载设备（摄像头、传感器）获取驾驶员的实时行为数据。这些数据包括驾驶员的头部运动、眼睛状态、手部活动等。

​ 2. AI检测模块：接收到数据后，AI模型会分析这些行为，判断驾驶员是否存在危险驾驶行为。该模块利用深度学习模型进行驾驶员行为分析。

​ 3. 报警模块：当AI检测到危险行为时，系统通过报警模块向驾驶员发出警告。警报的形式包括视觉和听觉反馈，提醒驾驶员注意驾驶安全。

​ 4. 数据存储模块：所有检测结果以及相应的行为数据都会存储在云端数据库中，支持后续查询和数据分析。

​ 5. 管理模块：该模块提供系统配置、用户管理、行为数据查询等功能，系统管理员可以通过该模块管理和调整系统的各项设置。

2.2.2 调用时序图

对于核心流程，调用时序图如下所示：

3. 架构评估（基于 ATAM 方法）

3.1 质量属性场景分析

目标	实现方式	所采用的战术
性能	通过使用高效的AI/ML算法进行行为检测，采用GPU加速计算和缓存机制减少延迟，同时采用并行计算和负载均衡应对大规模请求。	- 缓存管理：通过将频繁访问的数据缓存到内存中，减少数据库或远程调用的次数，提升响应速度。- GPU加速：使用GPU进行模型推理，能够显著提高大规模数据处理的计算效率。- 并行计算：在系统中使用多线程或多进程处理，减少任务队列的等待时间。- 负载均衡：分散高并发请求到不同的服务器，保证系统在高负载下的稳定运行。
易用性	用户界面（UI）设计简洁直观，提供实时反馈信息，用户可轻松进行系统操作和查看分析报告，并支持跨设备操作。	- 简化用户交互：通过优化UI和交互流程，减少用户的操作步骤和学习成本，提升用户体验。 - 实时数据反馈：当驾驶员行为被检测到时，系统即时给出反馈，帮助用户快速做出反应。 - 响应式设计：UI设计支持在各种屏幕尺寸（如移动端、桌面端）下均有良好表现，方便用户跨设备访问系统。
安全性	对数据传输进行加密，提供访问控制机制，使用网络白名单限制外部访问，保证系统的安全性，并采用双因素认证进行用户验证。	- 数据加密：通过使用TLS/SSL协议对数据传输进行加密，防止数据在传输过程中被截获或篡改。 - 访问控制：为不同用户角色设置不同的权限，确保只有经过授权的用户可以访问特定数据和功能。 - 网络安全白名单：只允许特定IP地址访问系统，有效防止未授权的外部访问。
可用性	通过冗余设计和负载均衡来保证系统的高可用性，在高并发场景下进行限流处理，启用健康检查和自动故障转移机制。	- 冗余设计：为关键系统组件提供备份，确保在某些组件失效时，系统仍能继续提供服务。 - 负载均衡：将请求分配到多台服务器上，减少单点故障，提高系统的容错能力。 - 限流策略：在高并发下，通过限制请求速率，防止系统因过载而崩溃。
拓展性	系统采用分层架构与模块化设计，各模块独立开发和维护，支持系统功能的灵活扩展，如增加新的行为检测功能。	- 分层架构：将系统划分为表现层、业务逻辑层和数据层，各层次的职责清晰，便于扩展和维护。 - 模块化设计：将不同功能模块独立开发，模块之间通过清晰的接口进行交互，便于添加或移除功能。 - 微服务架构的支持：使用微服务架构，将各个功能模块作为独立服务部署，可以方便地进行横向扩展。
可测试性	提供单元测试和集成测试框架，确保功能模块的可靠性和一致性，采用持续集成和自动化测试工具提高测试效率和覆盖率。	- 自动化测试框架：使用测试框架PyTest为每个模块编写测试代码，确保模块独立运行正常。 - 持续集成（CI）：配置持续集成工具，在每次代码提交时自动运行测试，保证代码质量的一致性。
可维护性	采用清晰的代码结构和文档，支持团队成员快速理解和修改系统，代码模块化，易于进行代码审查和更新。	- 代码审查：实施代码审查制度，确保每次代码修改都经过他人检查，提高代码质量和一致性。 - 文档规范化：通过良好的文档记录（如API文档、架构说明）帮助团队成员快速理解系统，减少维护成本。
可修改性	设计灵活的接口和模块，便于系统在未来进行功能修改和扩展，利用面向对象设计模式减少耦合，提升系统可修改性。	- 设计模式应用：使用设计模式（如工厂模式、策略模式）降低模块之间的耦合度，使得修改某一模块时对其他模块影响最小。 - 接口抽象：通过抽象接口，提供一致的访问方式，使得底层实现的变化不会影响到上层逻辑。 - 松耦合结构：采用依赖注入等技术减少模块之间的直接依赖，便于单独修改或替换模块。

3.1.1 性能场景

​ • 场景描述：系统需要在高并发访问的情况下，保证实时性要求，尤其是对驾驶员的行为检测和报警，要求系统在1秒内完成检测，并在5秒内发出警报。

​ • 评估结果：

​ 1. 系统采用了多层分布式架构和负载均衡技术，确保在高流量场景下能够高效分配服务器资源。

​ 2. Redis缓存机制提升了行为检测结果的查询效率，避免每次请求都访问数据库，减轻数据库的负载。

​ 3. 消息队列（RabbitMQ）引入异步处理机制，使得报警请求能够分散到不同的消费者，减少了同步阻塞问题。

​ • 优化建议：

为进一步优化性能，系统可以在高峰时期增加临时服务器实例以应对流量激增，或使用动态扩展技术自动调节服务器数量，提升系统的弹性。

3.1.2 安全性场景

​ • 场景描述：系统需要确保所有的数据传输安全，特别是在车载设备与云端服务器之间，数据必须通过加密通道进行传输，以防止数据泄露或被篡改。

​ • 评估结果：

​ 1. 系统通过使用HTTPS加密所有的API调用，确保数据在传输过程中的安全性。

​ 2. 访问控制机制通过白名单限制，确保只有授权用户才能访问敏感数据和接口。

​ 3. 系统的安全日志记录功能能够跟踪每一次访问操作，便于后期审计和安全性评估。

​ • 优化建议：

可以引入更高级别的双因素身份验证（2FA），特别是对系统管理员和具有较高权限的用户，进一步提升安全防护水平。

3.1.3 可用性场景

​ • 场景描述：系统必须保证99.9%的可用性，尤其是在高负载场景下，系统应能够通过冗余机制和故障恢复机制自动切换，避免宕机或服务中断。

​ • 评估结果：

​ 1. 系统通过采用服务器集群和应用服务器集群，确保请求能够均匀分布在多个服务器上，避免单点故障。

​ 2. 负载均衡器在某一服务器故障时，能够自动将流量切换到健康服务器，从而保证服务的连续性。

​ 3. 容错机制使得系统在关键时刻能够自动切换至备用服务器，防止服务宕机。

​ • 优化建议：

为了增强容错能力，建议增加地理冗余服务器，即将备份服务器部署在不同地理位置的机房，以应对区域性灾难导致的系统故障。

3.2 质量属性效用树

质量属性	属性求精	场景编号	场景描述
性能	响应时间	XN01	系统需在实时行为检测中，确保对驾驶员行为的响应时间小于1秒。(H,H)
吞吐量	XN02	在高并发情况下，系统需支持每秒处理至少100个视频流数据。(H,M)
易用性	用户界面友好性	YY01	用户界面应直观，驾驶员能够在5分钟内完成系统的基本设置。(M,M)
反馈及时性	YY02	系统需在检测到危险行为后，及时（小于1秒）提供反馈信息。(H,M)
安全性	数据保护	AQ01	系统需加密所有传输的数据，以保护用户隐私和敏感信息。(M,M)
访问控制	AQ02	系统需限制外部访问，仅允许授权用户访问敏感数据。(H,M)
可用性	系统可用性	KY01	系统在高并发情况下需保持可用性大于99.9%。(H,H)
恢复能力	KY02	系统需在发生故障时，能够在5分钟内自动恢复正常运行。(M,L)
模块性	组件解耦	MK01	系统各模块应能独立开发和测试，减少模块间的依赖关系。(M,L)
接口明确	MK02	各模块的接口需清晰定义，便于后续的扩展和维护。(M,M)
可测试性	测试覆盖率	CS01	所有功能模块需达到至少80%的单元测试覆盖率。(M,M)
自动化测试支持	CS02	系统应支持自动化测试框架，以提高测试效率和准确性。(L,L)
可移植性	平台兼容性	YZ01	系统需在主流操作系统（Windows, Linux）上均可正常运行。(H,M)
配置简便性	YZ02	系统配置文件应易于修改，支持不同环境的快速部署。(M,M)

3.3 质量场景的构架分析

对质量属性效用树中的(H,H)场景进行分析

性能

场景号：XN01	场景：相应时间小于1秒
属性	性能
环境	系统处于高峰访问时期
刺激	用户请求访问
响应	良好响应请求
构架决策	敏感点	权衡点	有风险决策	无风险决策
超出限制制访问量的请求放在等待队列中	S1		R1
每个IP每次只允许同时发出一个请求		T1	R3
数据库连接池	S4			N1
推理	实时的行为检测和实时报警提示在本地进行，使用GPU进行加速，但本地GPU工作存在风险远程服务器对历史行为的视频数据进行再分析，网络连接可能存在问题。

可用性

场景号：KY01	场景：系统在高并发情况下需保持可用性大于99.9%。
属性	可用性
环境	系统处于高峰访问时期
刺激	用户请求访问
响应	良好响应请求
构架决策	敏感点	权衡点	有风险决策	无风险决策
超出限制制访问量的请求放在等待队列中	S6		R6
推理	访问控制策略需灵活且易于维护，防止权限过度集中。

3.4 风险分析

基于质量属性的评估，以下是驾驶员危险行为检测系统架构设计中的敏感点和有风险决策：

采用战术	敏感点(S)	有风险决策(R)
GPU加速	需确保GPU的选择与优化算法相匹配，以达到预期的性能提升。	选择不合适的GPU可能导致性能提升不明显，甚至降低整体性能。
缓存管理	缓存一致性问题可能影响实时数据的准确性。	过度依赖缓存可能导致系统在数据更新时不够灵活。
负载均衡	负载均衡器的配置及其对流量的处理能力至关重要。	错误的配置可能导致系统过载或流量分发不均，影响可用性。
冗余设计	需要合理配置冗余组件以避免过度复杂化系统架构。	冗余设计可能导致资源浪费，增加维护成本。
自动故障恢复	故障检测机制需准确，以免误判正常服务为故障。	不准确的故障恢复决策可能导致服务中断或数据丢失。
访问控制	访问控制策略需灵活且易于维护，防止权限过度集中。	复杂的访问控制机制可能导致系统可用性下降，增加管理难度。
监控与告警机	监控系统需高效，确保对异常情况的及时响应。	监控盲区可能导致系统无法及时响应潜在故障。

架构评审结论

总体而言，通过对驾驶员危险行为检测系统的详细架构评审和分析，我们确认了系统在多个方面具备显著优势，确保能够满足预定的质量属性需求。首先，在性能优化方面，系统采用了多层分布式架构和缓存机制，如Redis缓存、RabbitMQ消息队列和线程池优化，能够在高并发场景下保持实时响应，大幅提升了系统处理大规模并发请求的能力。其次，系统的高可用性得到了充分保障，借助负载均衡、容错机制和地理冗余部署，确保了在服务高峰期或服务器故障时，系统依然能够提供99.9%以上的可用性。灾备设计的引入进一步增强了系统的恢复能力，确保其能够在突发状况下快速恢复。

在安全性方面，系统通过HTTPS加密、OAuth认证以及安全日志审计等多层防护措施，有效降低了数据传输和存储过程中的风险，确保用户数据的隐私性与完整性得到了充分保障。同时，系统采用了模块化设计和微服务架构，显著提升了可扩展性与可维护性。Kubernetes容器化部署的使用使系统能够灵活扩容，且通过配置中心和自动化测试的结合，确保了系统的持续更新和高效部署。

此外，系统在数据一致性和可靠性方面也表现出色。通过数据库事务和消息事务机制，确保了在跨模块、跨服务的数据传递过程中数据的一致性。分布式数据库设计和读写分离技术的应用，有效支持了系统在高数据量场景下的查询效率和写入稳定性。值得一提的是，系统在技术难点的解决上也取得了突破，诸如异步处理、缓存机制、线程池的使用使得高并发场景下的性能问题得以有效应对。通过数据库分库分表、读写分离和慢查询优化等措施，系统能够高效处理大数据量，在高负载情况下依旧保持快速响应。

总体来说，驾驶员危险行为检测系统的架构设计和实现有效解决了多种技术难点，确保了性能、安全性、可用性以及扩展性的平衡，达到了预期的质量属性要求。

驾驶员危险行为检测系统心得体会

在开发驾驶员危险行为检测系统的过程中，我获得了对软件体系结构设计的深刻理解，尤其是在项目的各个阶段——从需求分析到架构设计，再到系统的优化与评审中，我积累了丰富的经验。

在需求分析阶段，我们面临的第一个挑战是如何准确捕捉驾驶员行为检测系统的核心需求。这个系统不仅要求实时性和高并发处理能力，还要能够在驾驶员发生危险行为时，迅速做出响应、报警，并记录这些行为。为了更好地理解用户的需求，我们进行了多次网络调研和讨论。交通监管部门经常遇到高峰期事故频发，而现有系统无法及时反馈的问题。这让我意识到，系统的实时性将是决定其成功与否的关键要素。因此，我们在需求文档中，特别强调了系统对实时报警和远程监控的高要求，并确定了需实现的性能指标。这一经历让我意识到，需求的精准捕捉不仅仅在于功能的罗列，更在于深刻理解用户的痛点和需求优先级。

在架构设计阶段，我们面临一个重要的抉择：到底是选择在本地GPU上处理驾驶员的行为检测，还是将行为数据传输至远程服务器进行分析？经过权衡，我们最终决定采用本地GPU实时处理这一方案。主要原因在于，驾驶员行为检测涉及大量的数据分析和图像处理，尤其是在处理多帧图像和复杂的神经网络模型时，系统的计算需求非常高。虽然远程服务器可以提供强大的算力和任务处理的能力，但需要通过网络传输，在经过隧道等网络信号差的区域时会出现系统无响应等情况。所以我们采取本地与远程服务器相协调的解决方案。

在这个决策过程中，我们设计了一种分布式架构：本地设备负责初步的数据采集和预处理以及初步的行为检测和报警提示，经过初步筛选的数据通过高速网络传输到服务器集群，由服务器完成更复杂的行为分析和危险检测。这一设计不仅减轻了本地设备的计算压力，还通过服务器集群实现了高并发的处理能力，确保了系统在多个驾驶员同时在线时，仍能保持高效的运作。

然而，架构设计的选择不仅仅是技术上的优劣之分。在设计过程中，我们还考虑到了系统的可维护性和可扩展性。采用远程服务器处理意味着我们可以通过云服务动态扩展系统的计算资源，在面对突发的高并发请求时，迅速增加计算节点，而无需更换本地设备的硬件。这为未来系统的升级和维护提供了极大的灵活性。

在架构评审过程中，我们也意识到了一些潜在的风险，比如在数据传输过程中可能出现的网络延迟或数据丢失问题。针对这些问题，我们引入了缓存机制和消息队列，在数据传输过程中进行有效的调度，确保即使在高峰期，系统也能保持稳定运行。

此外，系统的安全性也是我们考虑的重点。由于涉及驾驶员行为的数据属于敏感信息，我们在设计中加入了多层次的安全措施，包括数据传输加密、身份认证和日志审计等，确保整个系统的每个环节都能保证数据的安全性和隐私性。

通过这次项目，我深刻感受到了架构设计对系统最终成功的影响。从最初的需求分析，到架构设计的细节考虑，再到系统的评审优化，每一个环节都至关重要。而团队的合作、意见的交换与不断的优化过程，也让我认识到，软件架构设计不仅是技术实现的过程，更是系统性能、稳定性和未来扩展能力的根基。

总体而言，这次项目让我对软件架构设计有了更加全面和深入的理解。通过亲身实践，我意识到，只有在每一个环节都充分考虑到系统的非功能需求，系统才能在实际应用中真正满足用户的期望，甚至超越用户的需求。

在此次软件体系结构课程实验中，我有幸参与了“驾驶员危险行为检测系统”项目的开发与设计，并担任架构设计及评审的负责人之一。这一项目的目标是通过车载摄像头和深度学习技术，实时监控驾驶员的行为，例如疲劳驾驶、使用手机等危险动作，并通过报警机制及时提醒驾驶员，从而减少交通事故的风险。整个项目的过程让我对软件架构设计、性能优化、系统安全性保障以及团队协作有了全方位的理解和体会。

项目的起点是需求分析阶段。我与团队成员通过多次讨论，识别并细化了系统的功能需求和非功能需求。我们首先明确了系统的核心功能：实时监控驾驶员的行为，利用AI模型检测出潜在的危险行为，并通过声光报警等形式发出提醒。这些功能构成了项目的基本框架。在需求文档的撰写中，我负责明确非功能需求，尤其是在性能、安全性和可用性方面的要求。我们设定了严格的实时性目标：系统必须在1秒内完成驾驶行为的分析，并在5秒内发出报警，以确保驾驶员能够及时响应危险提示。除此之外，我们也考虑到了系统的安全性，要求所有数据传输必须通过HTTPS协议加密，存储的数据采用AES-256加密，以保证用户隐私。

在这个阶段，我深刻体会到需求分析并不是简单地记录功能需求，而是对系统如何满足实际使用场景的全面思考。在团队的讨论过程中，我逐渐认识到系统的非功能需求同样重要，例如实时性要求直接影响系统的架构设计，而高安全性需求则会对系统的实现增加额外的复杂性。为了解决这些潜在的矛盾，我在设计中提出了引入缓存和异步处理机制，以确保系统能够高效运行，而不牺牲其性能或安全性。

在架构设计阶段，我负责从整体上规划系统的结构。为了确保系统的模块化和可扩展性，我选择了分层架构，将系统划分为多个独立的层次：数据采集层、行为检测层、报警层和数据存储层。分层架构的优势在于每个模块的职责分明，各层可以独立开发和测试，这不仅提高了开发效率，也为后期的扩展和维护提供了极大的便利。例如，数据采集层专注于从车载设备获取驾驶员的行为数据，而行为检测层则使用深度学习模型对这些数据进行分析。通过这样的设计，我确保了各个功能模块之间的低耦合，任何一个模块的更改或扩展都不会对其他模块造成过大影响。

在逻辑架构中，设计了五大核心模块：数据采集模块、AI行为检测模块、报警模块、数据存储模块和管理模块。数据采集模块负责从车载摄像头和传感器实时获取驾驶员的行为数据，并进行预处理。这一模块的设计考虑到了车载环境中的数据传输不稳定问题，我通过设置数据缓冲区来保证数据的连续性，即使在网络抖动时，数据也不会丢失。AI行为检测模块采用卷积神经网络进行驾驶员行为的分析，尤其是针对眼睛闭合、头部姿态等特征进行实时检测。该模块的核心是模型的设计和优化，我们选择了轻量级的深度学习模型，以减少计算负担，并且确保在车载环境中的计算资源有限时，依然能够保持较高的检测准确度。

报警模块负责根据AI检测结果及时发出声光报警。我设计了一个优先级处理机制，确保当检测到诸如疲劳驾驶等高危行为时，系统能够优先处理并发出更强烈的警告。为了避免系统在高并发情况下的性能瓶颈，我使用了事件驱动的架构，使得每次报警触发都是非阻塞的。

在物理架构方面，我提出了采用分布式架构，将数据处理与存储交给云端服务器。车载设备通过无线网络与云服务器通信，云服务器负责实时处理数据，并将分析结果存储在数据库中。为了提高系统的可扩展性和性能，我引入了负载均衡技术，将来自多个车辆的请求均匀分布到多台服务器上，避免单一服务器过载。此外，数据传输安全是物理架构中不可忽视的部分，我设计了HTTPS加密通道，并对所有传输的数据进行加密，确保用户的数据安全。

在数据架构设计中，我选择了关系型数据库来存储行为数据和视频数据。为了应对大量并发查询的需求，我采用了Redis缓存机制，将最近的行为检测结果保存在内存中，大大减少了数据库的访问压力。我们还设计了分库分表技术，通过将数据分散存储，提升查询效率。数据存储模块通过关系型数据库来保存所有的行为记录，并为管理模块提供查询和分析功能。视频数据因其容量较大，我决定将视频片段存储在云端，通过存储元数据信息来减少数据库的压力。

架构设计完成后，我们进入了架构评审阶段。我采用了ATAM（Architecture Tradeoff Analysis Method）方法，系统地分析了系统在性能、安全性和可用性等方面的表现。在评审过程中，我发现系统在处理大量实时视频数据时可能会出现性能瓶颈，尤其是在高并发情况下，直接访问数据库会导致响应延迟。为了缓解这种压力，我提出了通过Redis缓存来优化数据访问，并通过RabbitMQ消息队列将报警请求异步处理，以避免系统主线程被阻塞。通过这一系列优化措施，系统在高并发情况下的响应速度显著提升，同时确保了报警功能的实时性。

在架构评审中，我也意识到可用性是系统设计中的关键点。为确保全年99.9%的系统可用性，我设计了冗余服务器和自动故障切换机制。通过地理冗余部署，系统能够在某一区域出现故障时自动切换到其他区域的服务器，确保服务不中断。此外，我们还引入了定期灾备演练，以确保故障恢复流程能够在实际场景中正常执行。

在项目实施的过程中，如何处理高并发问题成为我们面临的最大挑战之一。系统需要处理大量的实时视频数据，如何在保证实时性的同时避免系统过载，是我必须解决的问题。我设计了Redis缓存机制，将频繁访问的数据（如行为检测结果）缓存在内存中，减少对数据库的直接访问。同时，引入RabbitMQ消息队列实现异步处理，确保报警模块能够快速响应而不阻塞主线程。此外，我使用线程池技术，通过动态分配资源，确保系统能够在高并发情况下稳定运行。

除了技术挑战，团队合作也是项目中不可忽视的重要环节。作为项目的架构设计负责人，我不仅需要在技术实现上做出决策，还需要协调团队成员之间的分工与合作。通过与团队成员的紧密沟通和协作，我们顺利完成了需求分析、架构设计和开发实施工作。这让我认识到，团队合作不仅是各司其职，更重要的是保持信息的透明和一致。每个成员对系统整体有足够的理解，才能确保各模块的开发工作顺利进行。

通过这次项目，我深刻体会到架构设计的核心是平衡。在性能、安全性和可用性之间，我们时常需要做出取舍。例如，为了提升性能，我们可能需要引入更多的缓存机制和异步处理技术，但这也会增加系统的复杂性和调试难度。而为了确保系统的安全性，我们可能需要额外的加密措施，但这同样可能影响系统的响应时间。每一个设计决策背后，都是对系统特性深刻理解和合理权衡的结果。

总结而言，这次“驾驶员危险行为检测系统”的开发让我从多个维度提升了自身能力。通过实际参与系统的架构设计与评审，我对软件架构的全局性思维有了更深的理解。技术上，我掌握了缓存、消息队列、线程池等性能优化手段，并在实践中体会到性能与稳定性之间的权衡。而在团队合作中，我也学会了如何与不同角色的成员进行高效沟通，确保项目的顺利推进。最重要的是，这次项目让我更加坚定了对软件架构设计的热情与信心，也为我未来的学习和工作打下了坚实的基础。

项目系统界面原型：
